Duobänder |
|
Selbstbaugeräte |
|

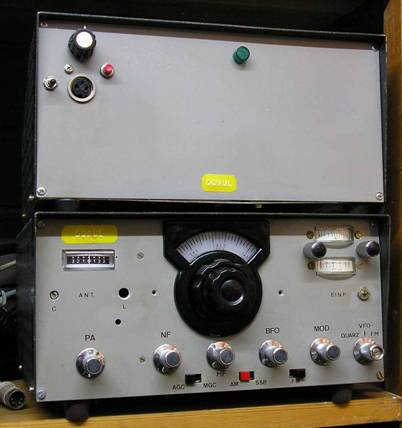

Gebaut wurde das Duoband-Gerät Ende der 60-iger Jahre, wahrscheinlich von DK1TI und ist dann in den Besitz von DC9UL übergegangen. Im Empfänger wird ein MB-103 Nachsetzer in Verbindung UE2-Mosfet-Konverter von Semco verwendet. Im Sender sitzt ein Nachbau einer kommerziellen Standard-Schaltung mit QQE 03/12 in der PA. Angesteuert wird das Gerät durch einen FM-modulierbaren 24 MHz-Transistor-VFO nach DC6NT/DL8UX oder wahlweise durch einen Quarzkanal. Ein NF-Modulator mit 2xEL84 sorgt für die nötige Amplitutenmodulation. Nachträglich erhielt das Gerät einen FM-Demodulator. Der 10m-Sendezweig wurde entfernt, um dem Gerät, was überwiegend auf 2m betrieben wurde, den Platz für einen Einbau-Lautsprecher bereit zu stellen. Ebenso wich die EM84-Abstimmanzeigeröhre, die als AM-Modulationskontrolle und Abstimmhilfe diente, dem nachträglich eingebauten FM-Diskriminator. |
|
www.AFU-DF3IQ.de |
|
Gerätetyp: |
10-Meter/2-Meter Transceiver |
|
Frequenzbereich: |
28-30 MHz, 144-148 Mhz |
|
Betriebsarten: |
10 m: RX: AM 2 m RX: AM SSB; TX: FM |
|
Ausgangsleistung: |
2 m: 10 W |
|
Empfindlichkeit: |
|
|
Selektion: |
|
|
Spiegel-Unterdrückung: |
|
|
Betriebsspannung: |
220 V |
|
Stromverbrauch: |
|
|
Antennenimpedanz: |
50 Ohm |
|
Abmessung: |
|
|
Gewicht: |
|
|
Weitere Daten: |
|
|
Dokumente: |
|
|
|
|
